Devoirs pour TEMI I

Devoir sur métier et formation.
remplir le rapport suivant:
devoir

Exercices en électronique:

Exercice1:

Soit le montage :

 1-quelle est la fonction réalisée par ce montage

2- pendant l’alternance positive quelles sont les diodes passantes ?

3- pendant l’alternance négative quelles sont les diodes passantes ?

4-tracer les chronogrammes des tensions VS ;VD1 ;VD2 ;VD3 ;VD4.

5-on désire  avoir une tension 12V;200mA aux bornes de Rc avec un taux d'ondulation de 0.3V.Calculer la valeur de la capacité de filtrage.on note que la chute de tension aux bornes de chaque diode est 0.7V.

Exercice2:

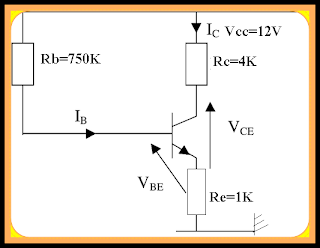

On donne le montage suivant:

1-calculer Ib;Ic;Vce;Ve et Vb.

2-tracer la droite de charge statique du montage. placez y son point de repos.



Exercice3:

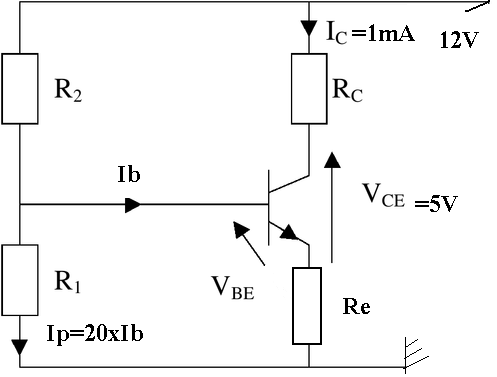

 Calculer les valeurs des  résistances du montage suivant:

Exercice4:
A)

B)

C)

 D)

 E)

 F)

 G)

Exercice5:

Soit le schéma suivant d’un thyristor tel que :

Courant de maintien Im=1mA.

Tension directe Uak=1V.

Vcc=30V et 0<R< 30K

1-    pour une résistance Rc=30K le thyristor est-il conducteur ou bloqué ?

2-    Calculer Rcmax pour que le SCR reste conducteur.

Exercice6:

Les caractéristiques du thyristor S2003LS3 sont :

IGT=200uA ; VGT=0,8V ; Itmax=3A ; IH=6mA ; VT=1,6V.

Sachant que Rc=1k et que Vcc=12V.

1-    Quelle est la valeur de Rg pour assurer l’amorçage du thyristor.

2-    On donne à Rc une valeur de 3K sans changer les autres valeurs. Analyser le montage.

3-    Pour Ic=8mA calculer Rc.

4-    Pour Icmax calculer Rc.

5-    Quelle est alors la puissance max.

Exercice7:

Soit le montage :



1-    Calculer le temps de réponse du triac après fermeture de K.

2-    Quel est alors le courant dans la gâchette ?

3-    Calculer le courant dans la charge quand le triac conduit.

Exercice8:
on donne le montage suivant:

Calculer:

a) la tension Vs.

b)  ∆V= Ve-Vs si Vcb=20V.

c) le régulateur ne pouvant débiter que 1A. Calculer R pour que Is=3A.

Exercice 9:

Sachant que Vd=0.7V; calculer Vs pour le montage suivant:

Exercice 10:

Soit le gradateur suivant:

a) Calculer la tension aux bornes de  la lampe ,sachant que l'angle d'amorçage est de 45°.
b) Calculer la ddp du triac au moment de l'amorçage . et la puissance absorbée par la lampe.

Exercice 11:   HACHEUR SERIE

 ______________________________

 Exercices sur courants sinusoidaux.
